Obciążenie rozłożone
Zazwyczaj wyróżniamy dwa typy obciążenia rozłożonego:

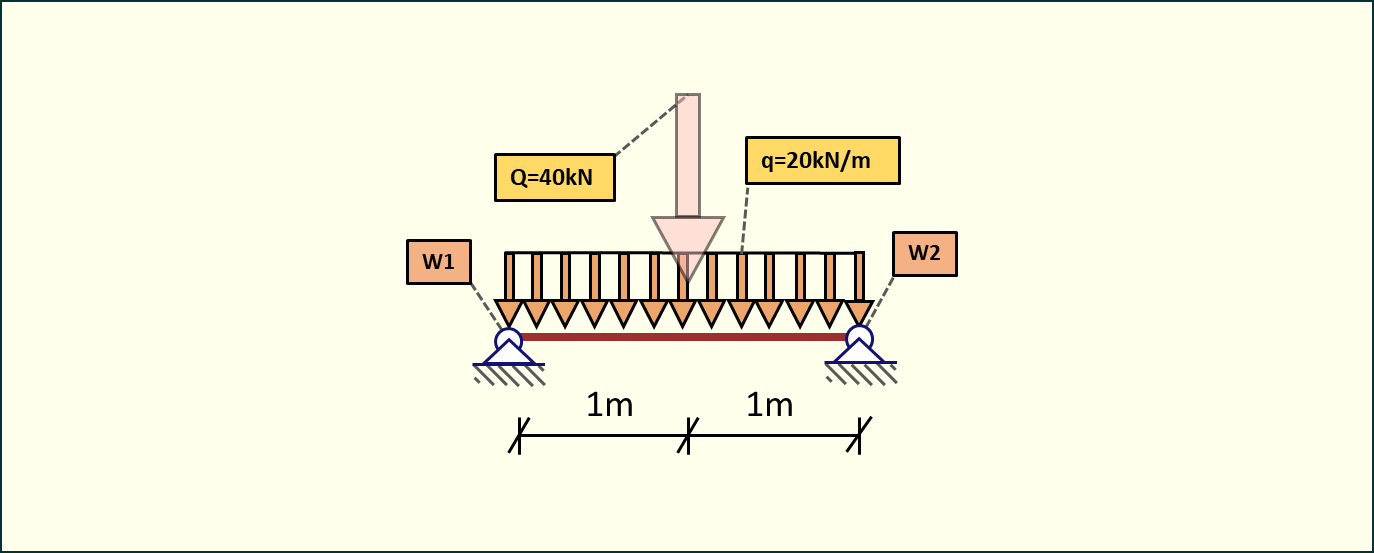

A) Obciążenie rozłożone równomiernie
Gdzie :
Q – siła wypadkowa,
q – wartość obciążenia rozłożonego,
l – całkowita długość, na której działa obciążenie rozłożone.
Jest to obciążenie rozłożone wzdłuż całego elementu lub jego fragmentu. Jednostką tego obiążenia będzie siła przypadająca na ustaloną długość zazwyczaj kN/m (kiloniuton na metr). Wypadkową ,,Q’’ tego obciążenia będzie siła równa iloczynowi wartości obciążenia oraz długości, na której występuje przyłożona równo w połowie tej długości.

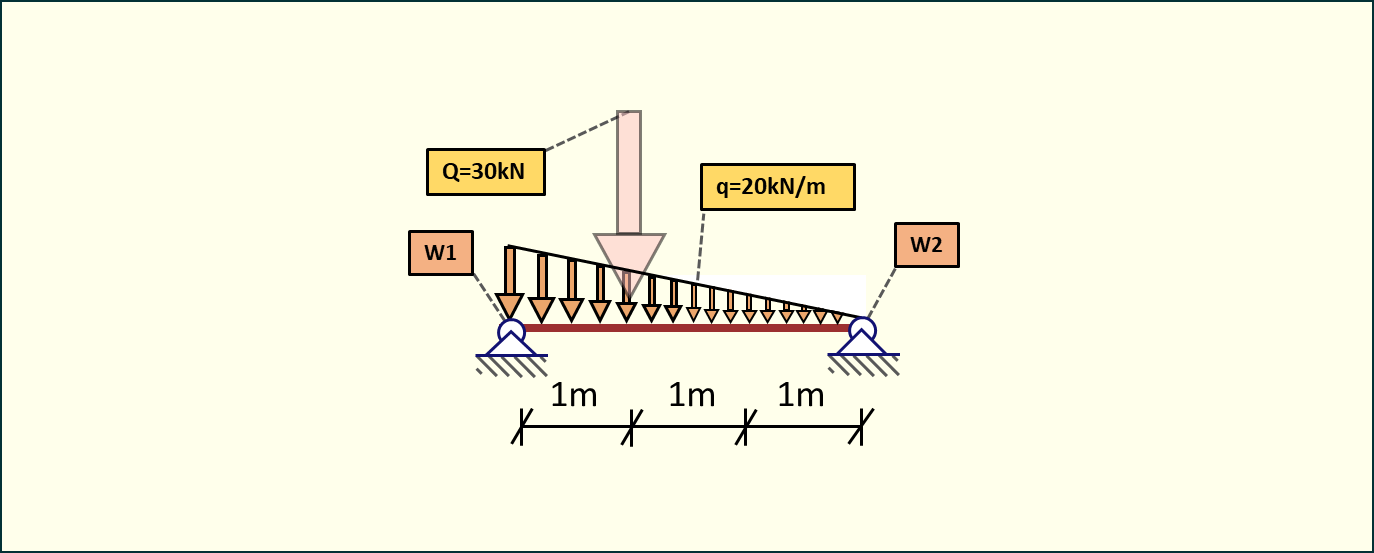

B) Obciążenie rozłożone po trójkącie,
Q – siła wypadkowa,
q – wartość obciążenia rozłożonego,
l – całkowita długość, na której działa obciążenie rozłożone.
Jest to obciążenie rozłożone wzdłuż całego elementu lub jego fragmentu. Jednostką tego obciążenia będzie siła przypadająca na ustaloną długość zazwyczaj kN/m (kiloniuton na metr). Wypadkową ,,Q’’ tego obciążenia będzie siła równa iloczynowi połowy wartości obciążenia oraz długości, na której występuje przyłożona w jednej trzeciej wysokości trójkąta od jego podstawy lub dwóch trzecich od jego wierzchołka.
